Ottimizzazione del montaggio meccanico e dell'accoppiamento dell'attuatore per un feedback accurato

Gli errori di installazione meccanica sono una delle principali cause di feedback errati finecorsa delle valvole . Per le applicazioni ad alta precisione, prestare attenzione all'allineamento del giunto dell'albero, ai fermi corsa dell'attuatore e all'eliminazione del gioco. Utilizzare hardware di accoppiamento rigido e dispositivi di fissaggio con controllo della coppia per evitare micromovimenti che si traducono in vibrazioni di contatto. Se l'attuatore della valvola utilizza camme o leve, specificare facce della camma e superfici del cedente temprate per mantenere profili di camma ripetibili per milioni di cicli.

Verifiche pratiche di montaggio

• Verificare la concentricità dell'albero con un comparatore; Il runout consentito deve rientrare nella tolleranza del produttore per una commutazione ripetibile.
• Bloccare gli arresti meccanici dell'attuatore e registrare le posizioni finali; documentare la fine corsa meccanica per correlarla con il feedback elettrico.
• Utilizzare staffe antirotazione per alloggiamenti di finecorsa in installazioni vibranti.

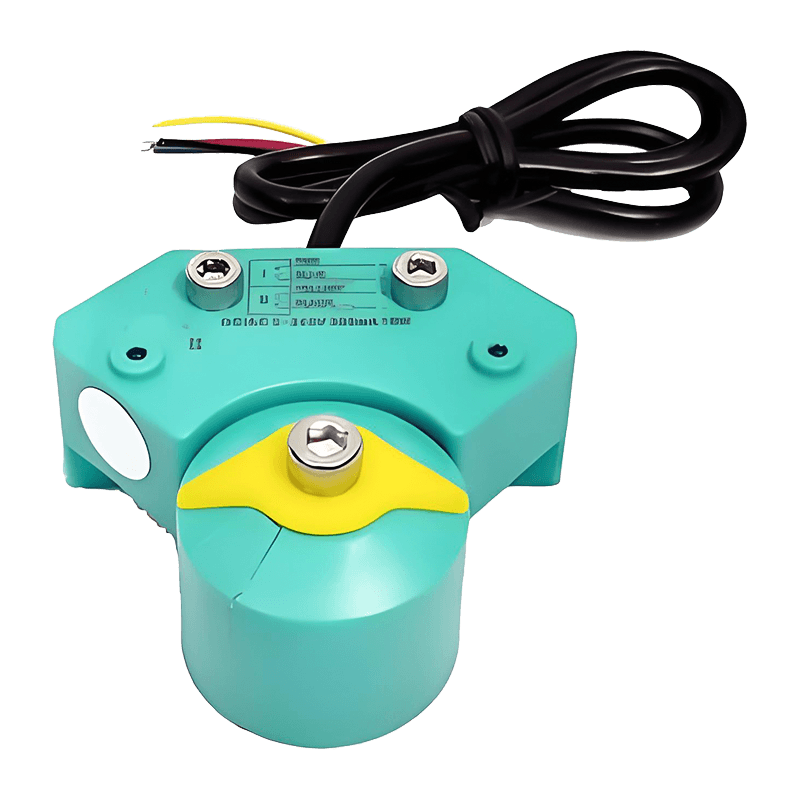

Tecnologie di contatto e integrità del segnale: Honeywell vs PF Elements

La scelta degli elementi di contatto influisce sulla resistenza del contatto, sulle caratteristiche di rimbalzo e sulla durata del servizio. I microinterruttori meccanici Honeywell spesso forniscono robusti contatti in lega metallica con rimbalzo prevedibile e curve di vita elettrica ben documentate. PF (Pepperl Fuchs) offre tecnologie di commutazione sia meccaniche che elettroniche (comprese NAMUR e uscite a stato solido) con minore usura dei contatti e migliore immunità EMI negli impianti elettricamente rumorosi. Per l'attuazione delle valvole ad alta frequenza, prendere in considerazione approcci ibridi: contatti meccanici per interblocchi di sicurezza comprovati combinati con sensori a stato solido per campionamento e diagnostica rapidi.

Interfaccia elettrica, antirimbalzo e diagnostica per un rilevamento affidabile della posizione

Un feedback di posizione accurato richiede più di un interruttore meccanico pulito. Implementa il rimbalzo hardware e software, utilizza circuiti supervisionati e monitora le tendenze della resistenza di contatto. Misura la resistenza dei contatti durante la messa in servizio e registra le modifiche nel tempo: una tendenza in aumento spesso precede il guasto dei contatti. Per le valvole critiche per la sicurezza, scegli contatti a guida forzata o loop supervisionati a doppio canale in modo che il PLC/RTU possa rilevare discrepanze di contatto in tempo reale.

Pratiche elettriche consigliate

• Utilizza RC o antirimbalzo digitale sintonizzato sulla finestra di rimbalzo meccanico più breve prevista per evitare false transizioni senza mascherare eventi veloci reali.
• Implementare la supervisione dei contatti (controlli della resistenza end-to-end) per rilevare il degrado del cablaggio o dei contatti.
• Registra i timestamp dei cambiamenti di stato per rilevare guasti intermittenti correlati a cicli di vibrazione o temperatura.

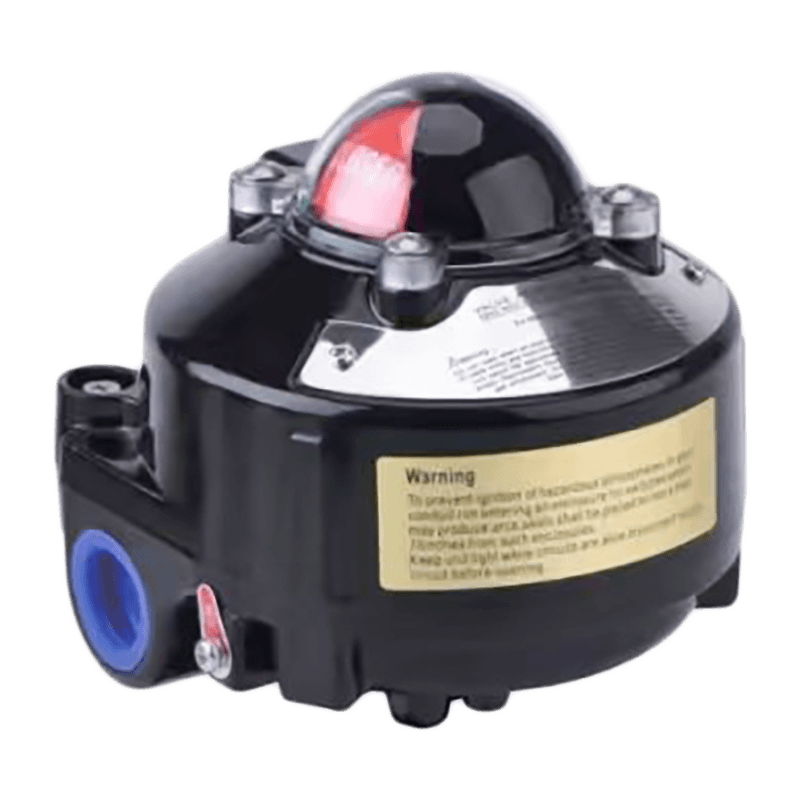

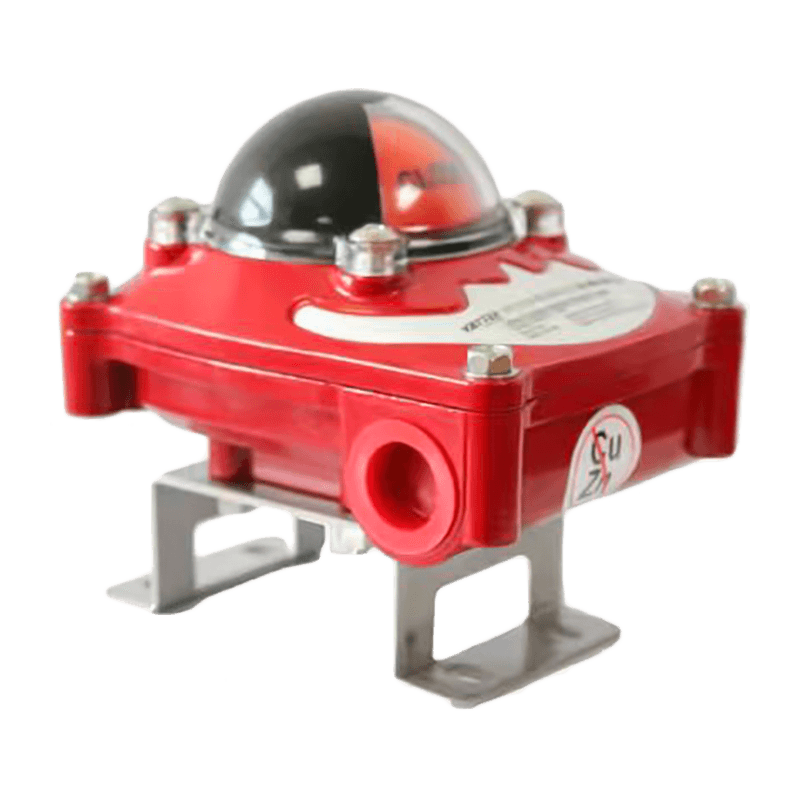

Considerazioni sulla progettazione a prova di esplosione (ExdIICT6) in atmosfere infiammabili

La scelta degli interruttori di finecorsa con certificazione ExdIICT6 richiede attenzione alle entrate dei conduit, ai pressacavi e ai limiti della classe di temperatura. La custodia Exd impedisce la propagazione delle fonti di ignizione nell'atmosfera gassosa; tuttavia, la lavorazione dell'installazione (composto sigillante corretto, pressacavi certificati e impostazioni di coppia) è altrettanto importante per preservare la classificazione. Assicurarsi inoltre che la temperatura ambiente e le temperature superficiali previste dell'interruttore sotto carico elettrico rimangano al di sotto del limite T6.

Lista di controllo per la verifica sul campo per installazioni a prova di esplosione

• Verificare che il certificato corrisponda al gruppo di gas previsto e alla classe di temperatura (Ex d II C T6).
• Utilizzare pressacavi certificati con protezione antifiamma e applicare l'antigrippaggio secondo le indicazioni del produttore.
• Registrare i valori di coppia della custodia e il metodo di tenuta del premistoppa nel rapporto di messa in servizio.

Manutenzione, verifica e gestione del ciclo di vita per operazioni ad alta frequenza

Il ciclo delle valvole ad alta frequenza riduce la durata dei contatti meccanici. Crea un programma di manutenzione basato sui cicli effettivi anziché sul tempo del calendario. Utilizza semplici contatori o la registrazione degli eventi per attivare le ispezioni a conteggi ciclici definiti. Durante l'ispezione, controllare le condizioni della superficie di contatto, la tensione delle molle, la lubrificazione dei collegamenti meccanici e le guarnizioni di ingresso dell'alloggiamento. Sostituire i moduli di contatti prima che le caratteristiche elettriche vadano oltre i limiti specificati.

Strategie di integrazione con DCS/PLC e architetture di ridondanza

Per un controllo affidabile dell'impianto, collegare il feedback dell'interruttore di finecorsa ai sistemi di controllo e di sicurezza, ove appropriato. Utilizza la logica di voto (2 su 3) o il feedback supervisionato a doppio canale per le funzioni strumentate di sicurezza. Quando si aggiornano i sistemi più vecchi, aggiungere un canale del sensore a stato solido isolato in parallelo al contatto meccanico per fornire una diagnostica ad alta velocità senza alterare la logica di sicurezza. Garantire la separazione del cablaggio tra alimentazione, carichi ad alta corrente e circuiti di rilevamento per ridurre le interferenze.

Consigli sul cablaggio e sulla logica

• Disporre i cavi dei sensori in passerelle dedicate e utilizzare cavo schermato per tratte lunghe; terminare gli schermi a un'estremità.
• Implementare controlli di plausibilità nel PLC (ad esempio, verificare che "aperto" e "chiuso" non siano attivi contemporaneamente).
• Per i sistemi compatibili con SIL, documentare l'architettura ed eseguire l'analisi delle modalità di guasto che include le modalità di guasto degli interruttori di limite.

Protezione ambientale: gradi IP, compensazione della temperatura e indurimento delle vibrazioni

Seleziona un finecorsa della valvola con una classificazione IP che corrisponde a una maggiore esposizione: IP66/67 per ambienti soggetti a lavaggio o umidi; più alto per l'immersione. Per installazioni con ampie oscillazioni di temperatura, verificare che i materiali interni (composti di tenuta, lubrificanti, plastica) siano classificati nell'intervallo previsto per evitare l'indurimento o la contrazione della tenuta che potrebbe alterare la forza di attuazione. Utilizzare supporti smorzati o incapsulamenti per i componenti elettronici in zone ad alte vibrazioni per preservare la calibrazione e prevenire contatti intermittenti.

• Convalida il grado IP dichiarato attraverso test rilevanti per il sito: spruzzi, condensa e nebbia salina, ove applicabile.
• Specificare i lubrificanti a temperatura stabile e verificare che la classificazione termica dei componenti dell'interruttore superi gli estremi ambientali.
