Pollice ( " ) :
Il pollice (") è un'unità di specifica comune nel sistema americano, utilizzata per tubi in acciaio, valvole, flange, gomiti, pompe, raccordi a T, ecc. Ad esempio, una specifica potrebbe essere 3".
Il termine "pollice" (abbreviato come "in.") originariamente significava "pollice" in olandese, dove un pollice era la lunghezza dell'articolazione di un pollice. Naturalmente, la lunghezza del pollice di una persona varia naturalmente. Nel XIV secolo, il re Edoardo II d'Inghilterra stabilì il "pollice legale standard". Era definita come la lunghezza di tre dei più grandi chicchi d'orzo a partire dal centro di una spiga d'orzo, posti un'estremità all'altra.
Generalmente, 1" = 2,54 cm = 25,4 mm.
DN:
DN è un'unità di specifica comune nei sistemi cinese ed europeo, utilizzata in modo simile per designare le specifiche di tubi, valvole, flange, raccordi e pompe, come DN300.
DN si riferisce al diametro nominale di un tubo (noto anche come foro nominale). È importante notare che questo non è né il diametro esterno né il diametro interno, ma piuttosto un valore medio tra i due, noto come diametro interno medio.
D:
Φ è un simbolo universale che indica la dimensione del diametro esterno di tubi, gomiti, acciaio tondo e altri materiali, a cui ci si può riferire anche come diametro. Ad esempio, Φ609,6 mm si riferisce a un diametro esterno di 609,6 mm. Questo simbolo è comunemente utilizzato nelle applicazioni con valvole, in particolare per le connessioni a morsetto.
Interconnessione tra i tre
Innanzitutto, " e DN hanno significati quasi identici, entrambi rappresentano essenzialmente il foro nominale, indicando la dimensione della specifica. Φ serve a combinare i due.
Ad esempio: se un tubo in acciaio viene specificato come DN250, lo stesso tubo verrà etichettato come 10" in pollici. C'è una connessione tra loro?
La risposta è sì. In genere, è possibile convertire le dimensioni in pollici interi in DN moltiplicando per 25. Ad esempio:
1"×25 = DN25 2"×25 = DN50 4" × 25 = DN100

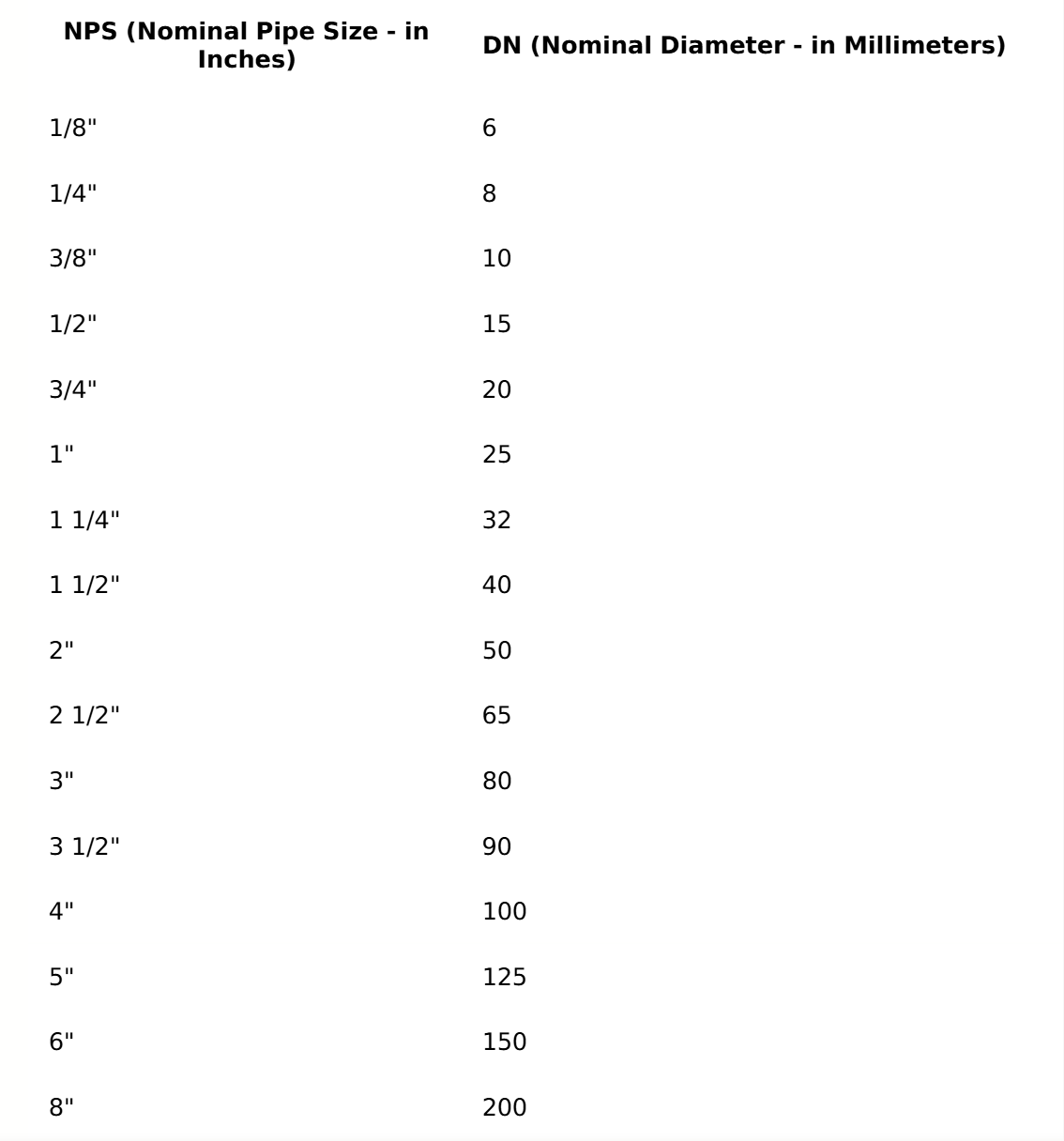

Tuttavia, ci sono delle eccezioni. Ad esempio, 3" × 25 = 75, che arrotonda a DN80. Esistono anche dimensioni in pollici con frazioni o decimali come 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", questi non possono essere calcolati in questo modo, ma i calcoli sono più o meno gli stessi, sono per lo più valori standard :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
