Un misuratore di portata a vortice è progettato e prodotto sulla base della teoria della strada a vortice Karman, utilizzata principalmente per misurare il flusso di vari fluidi puliti come gas, liquidi e vapore. I misuratori di portata a vortice sono caratterizzati da una bassa perdita di pressione, un ampio intervallo di misurazione e un'elevata precisione. Quando si misura la portata volumetrica dei fluidi, questi non sono quasi influenzati dalle variazioni di parametri quali densità, pressione, temperatura e viscosità del fluido. Privi di parti meccaniche in movimento, offrono elevata affidabilità e richiedono bassa manutenzione. Oggigiorno, i misuratori di portata a vortice di vari produttori possono integrare la compensazione della temperatura, consentendo una compensazione diretta della temperatura per le misurazioni di gas/vapore. I misuratori di portata a vortice sono diventati uno degli strumenti universali di misurazione del flusso e sono ampiamente utilizzati nelle industrie di processo.
I misuratori di portata Vortex raggiungono generalmente una precisione dell'1% per la misurazione di gas/vapore e dello 0,75% per la misurazione di liquidi. Tuttavia, se installato in modo improprio, la precisione della misurazione può essere notevolmente compromessa.
Parliamo dell'installazione dei misuratori di portata a vortice:
1.Il luogo di installazione deve essere lontano da tubi soggetti a vibrazioni meccaniche e urti.
2.Il misuratore di portata deve essere installato in una posizione che garantisca che il tubo sia completamente riempito per ottenere una misurazione normale.

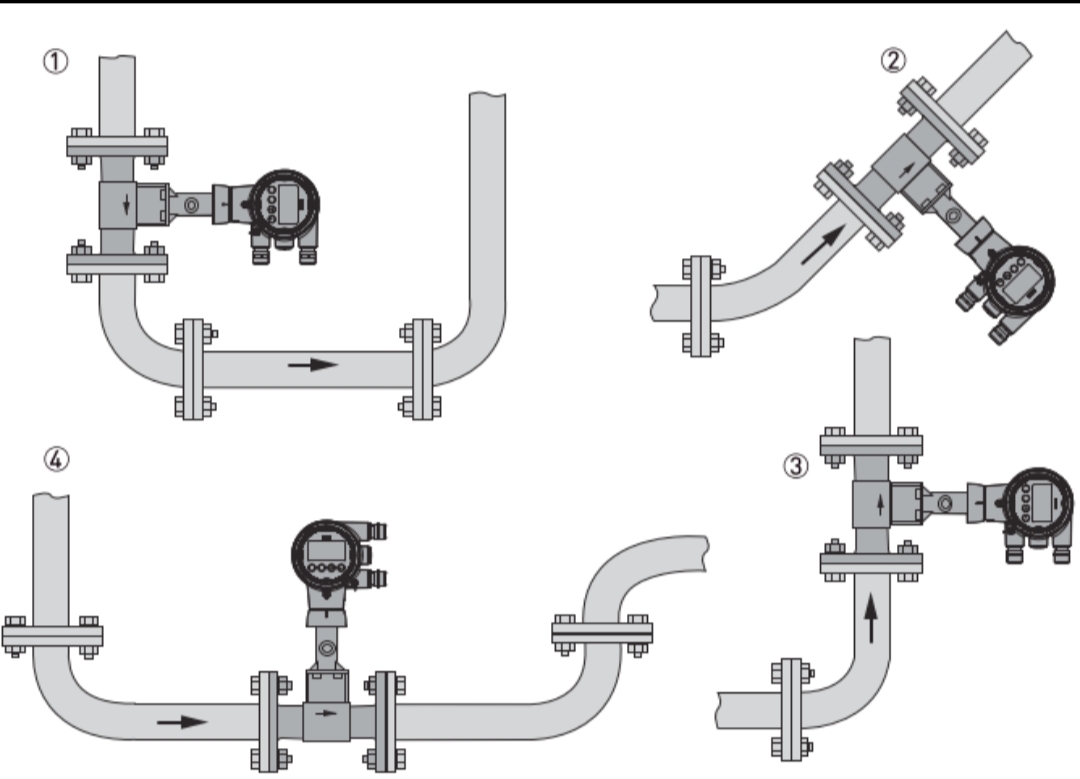

Per le applicazioni con liquidi, il misuratore di portata non deve essere installato in punti alti. Si consigliano le seguenti posizioni di installazione:

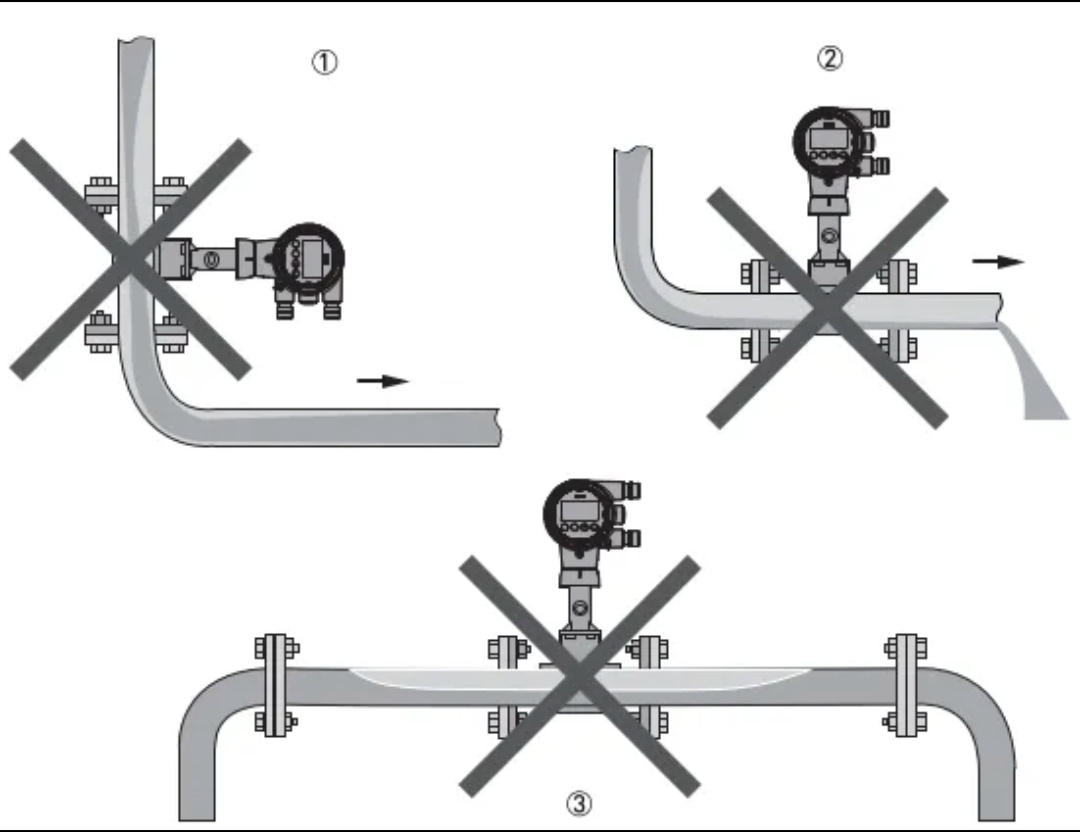

Le seguenti posizioni di installazione non sono consigliate per applicazioni liquide:

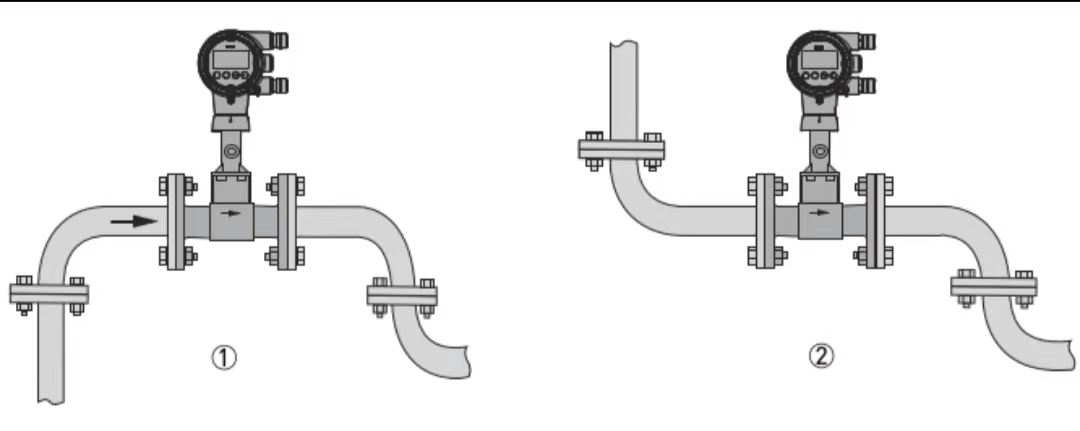

Per le applicazioni gas/vapore, la tubazione è sempre piena di gas. Pertanto, il misuratore di portata può essere installato con flusso verticale verso l'alto, flusso verticale verso il basso o con orientamento orizzontale. Tuttavia, non deve essere installato nei punti bassi. Le posizioni di installazione consigliate sono:

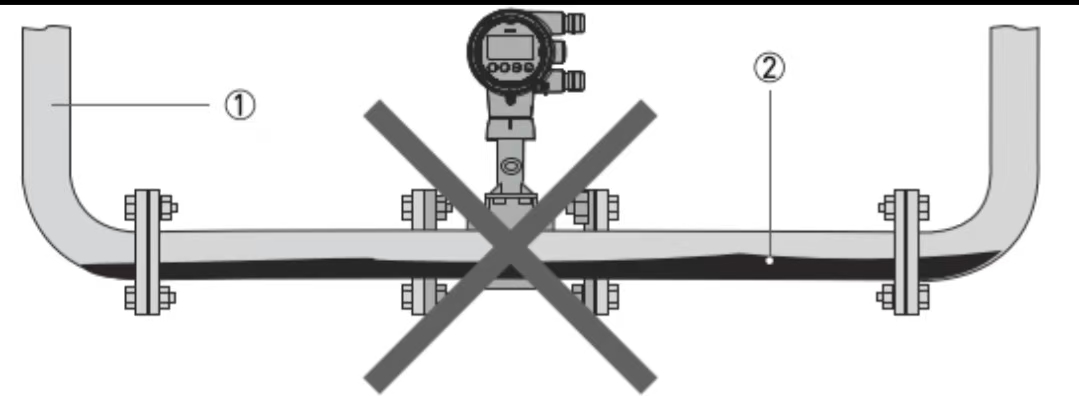

Per le applicazioni con gas/vapore, i punti bassi possono accumulare liquido e non devono essere selezionati per l'installazione:

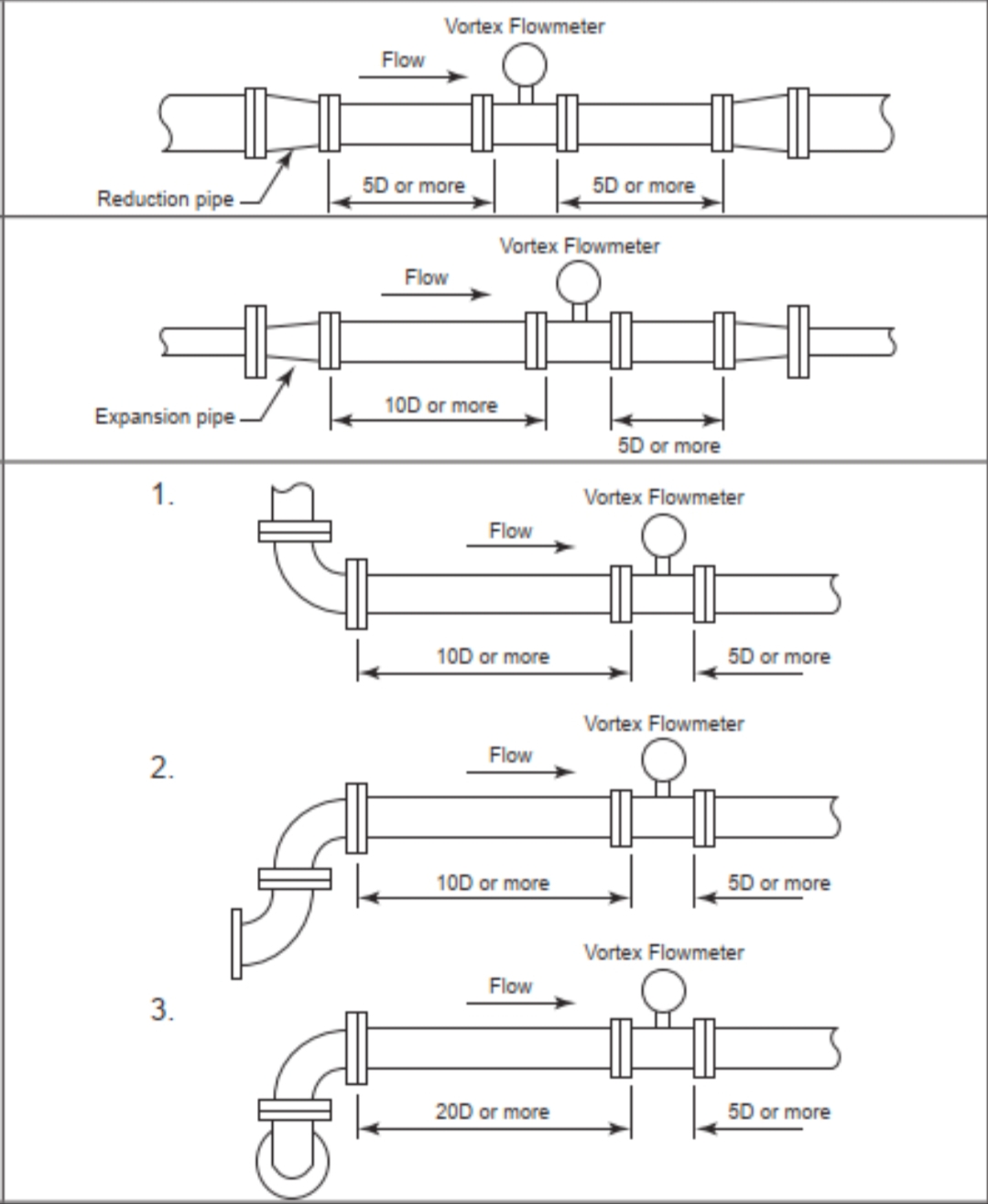

3.Sezioni di tubo diritte a monte e a valle (se sono necessari strumenti di temperatura e pressione, devono essere installati a valle del misuratore di portata. Anche gli strumenti a valle devono essere posizionati all'esterno della sezione di tubo diritta. L'ordine di disposizione consigliato per più strumenti è: flussometro, trasmettitore di pressione, trasmettitore di temperatura). In generale, fare riferimento ai requisiti di lunghezza del tubo diritto specificati nel campione di prodotto del produttore (o alle linee guida comuni di 15D a monte e 5D a valle come da manuali dello strumento). Informare in anticipo il team di ingegneri delle tubazioni sui requisiti dei tubi diritti a monte e a valle per il misuratore di portata a vortice. Una volta selezionato il produttore dello strumento, i requisiti di installazione devono essere riconfermati secondo le specifiche del produttore.

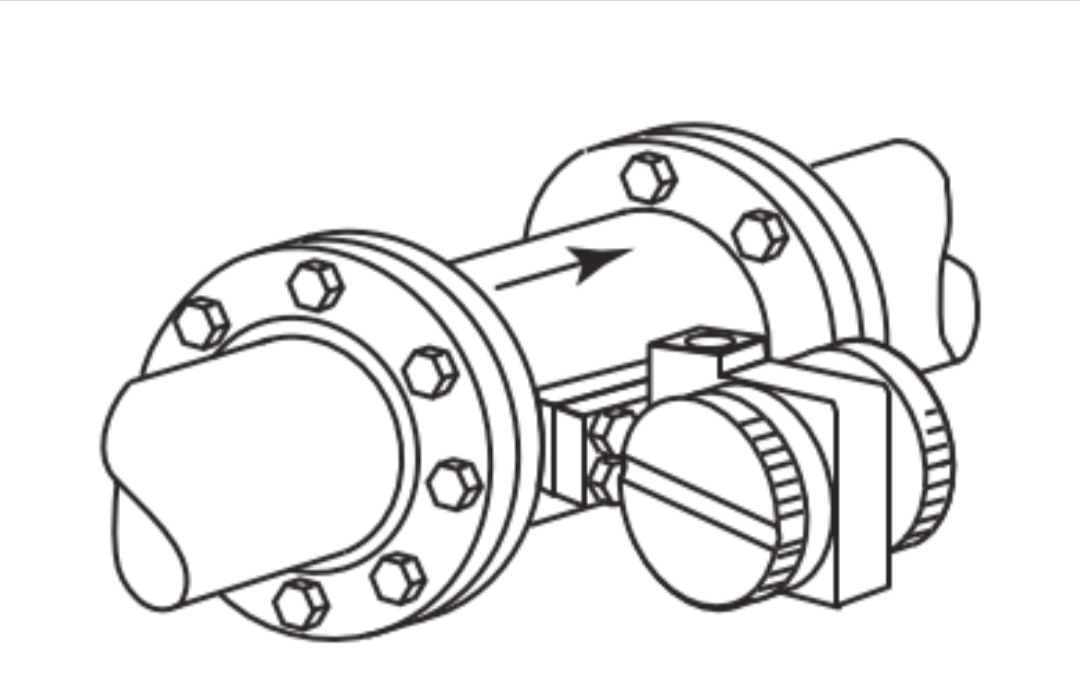

4.Quando si misurano fluidi con temperature elevate, i produttori in genere forniscono misuratori di portata a vortice di tipo split. Per i misuratori di portata a vortice integrati, l'orientamento del trasmettitore deve essere determinato in base alla temperatura del fluido. Ad esempio, quando si misura vapore ad alta temperatura, il trasmettitore deve essere orientato lateralmente o verso il basso (alcuni produttori sconsigliano l'installazione verso il basso poiché potrebbe penetrare del liquido nella testa del trasmettitore).
